CIV-modem för ICOM och YAESU Transceiver
(utan SMD komponenter)

Upphovsman: Andreas Modla / SA2BFO

Du vill också att din transceiver fjärrsystem?
Så här har vi lösningen!

Ett enkelt modem för att kontrollera en transceiver via RS-232, för Icom, Yaesu och andra transceiver med en CIV gränssnitt. Som ett program, jag rekommenderar Ham Radio Deluxe av HB9DRV. Information på webbplatsen http://www.ham-radio-deluxe.com/ för författare på programmet!

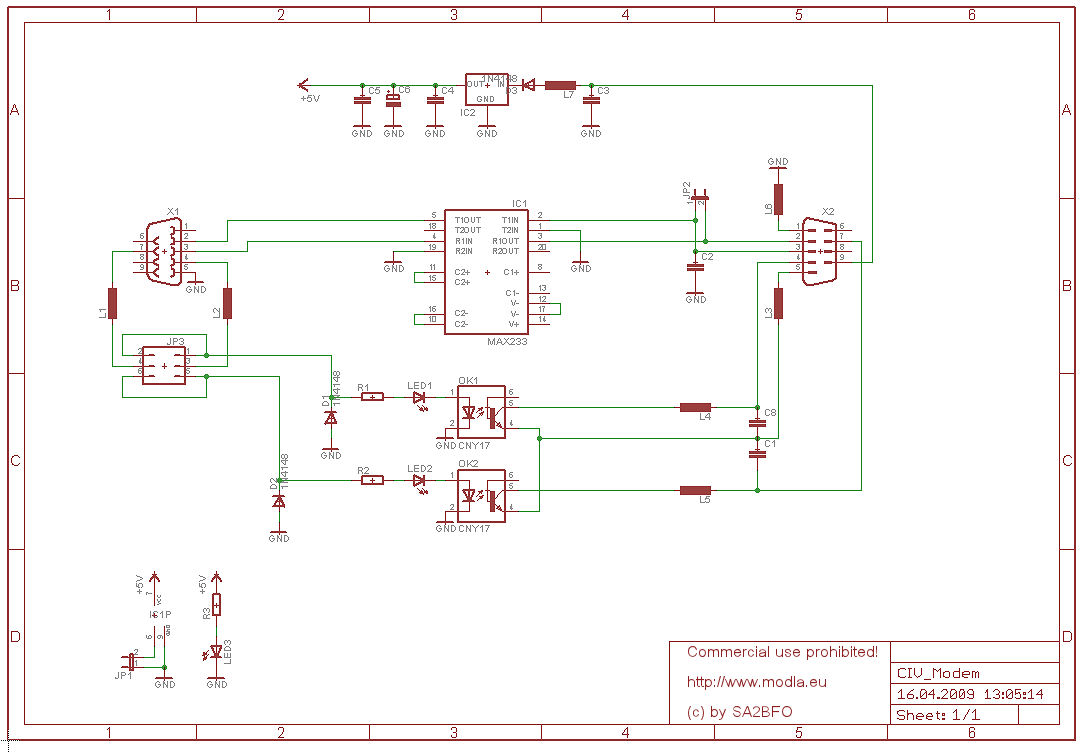

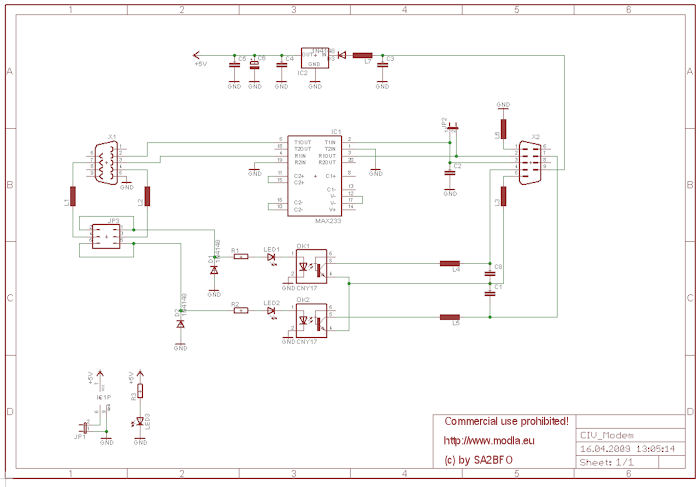

Och här kretsen för modem ...


För större bild klicka på bilden (över).

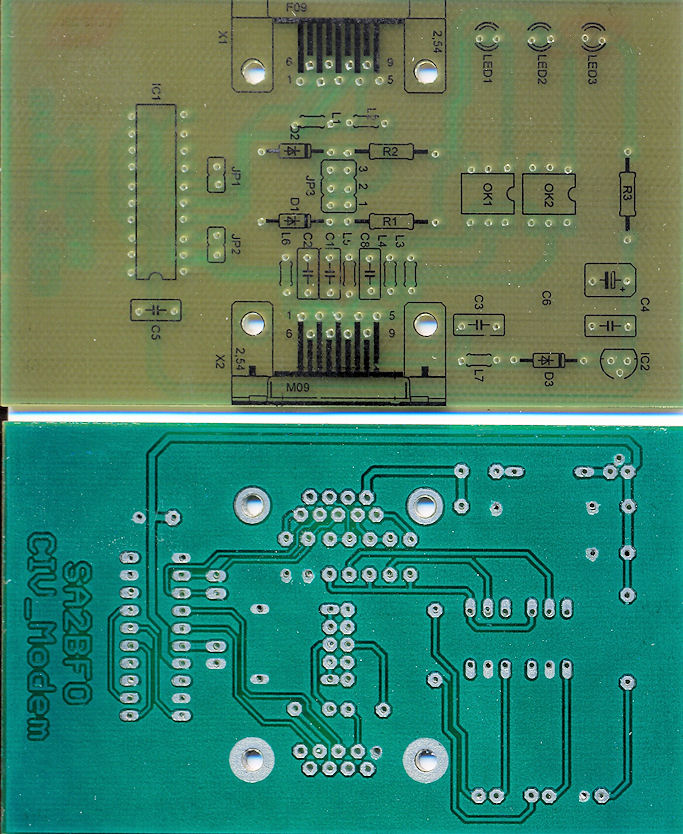

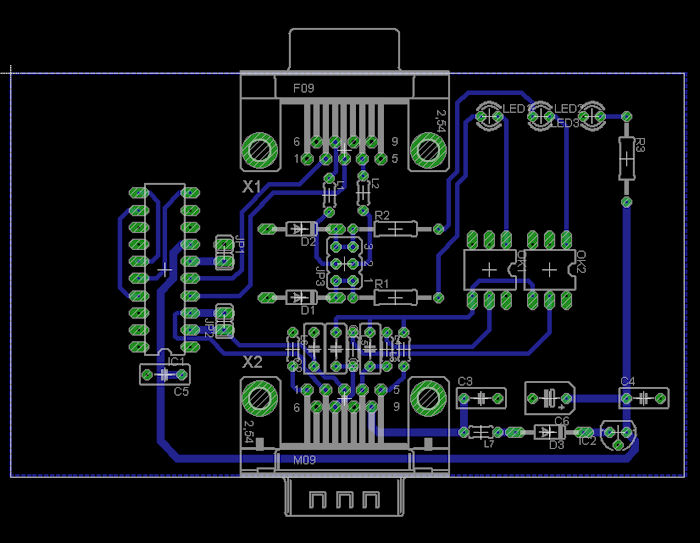

Data för PCB i Eagle format som en zip-fil




Med två små NF-transformatorer för RX och TX, kan vara en billig "Sound Modem bygga. CIV-modem fungerar med min IC-7400 har ett månaderna mycket bra.

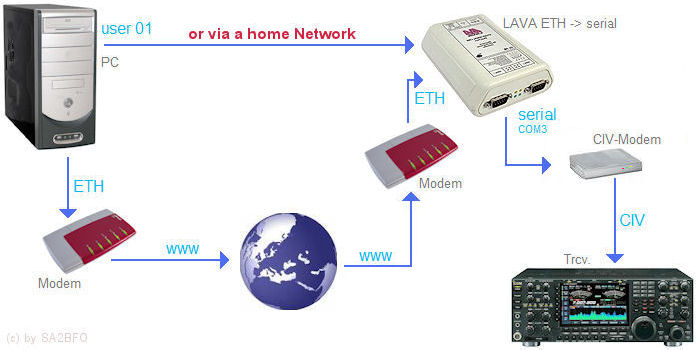

Och her ett förslag till kontroll av transceivern via Internet eller hemnätverket.

Ha kul att knorra ... Lycka till från SA2BFO
